REALISATIONS

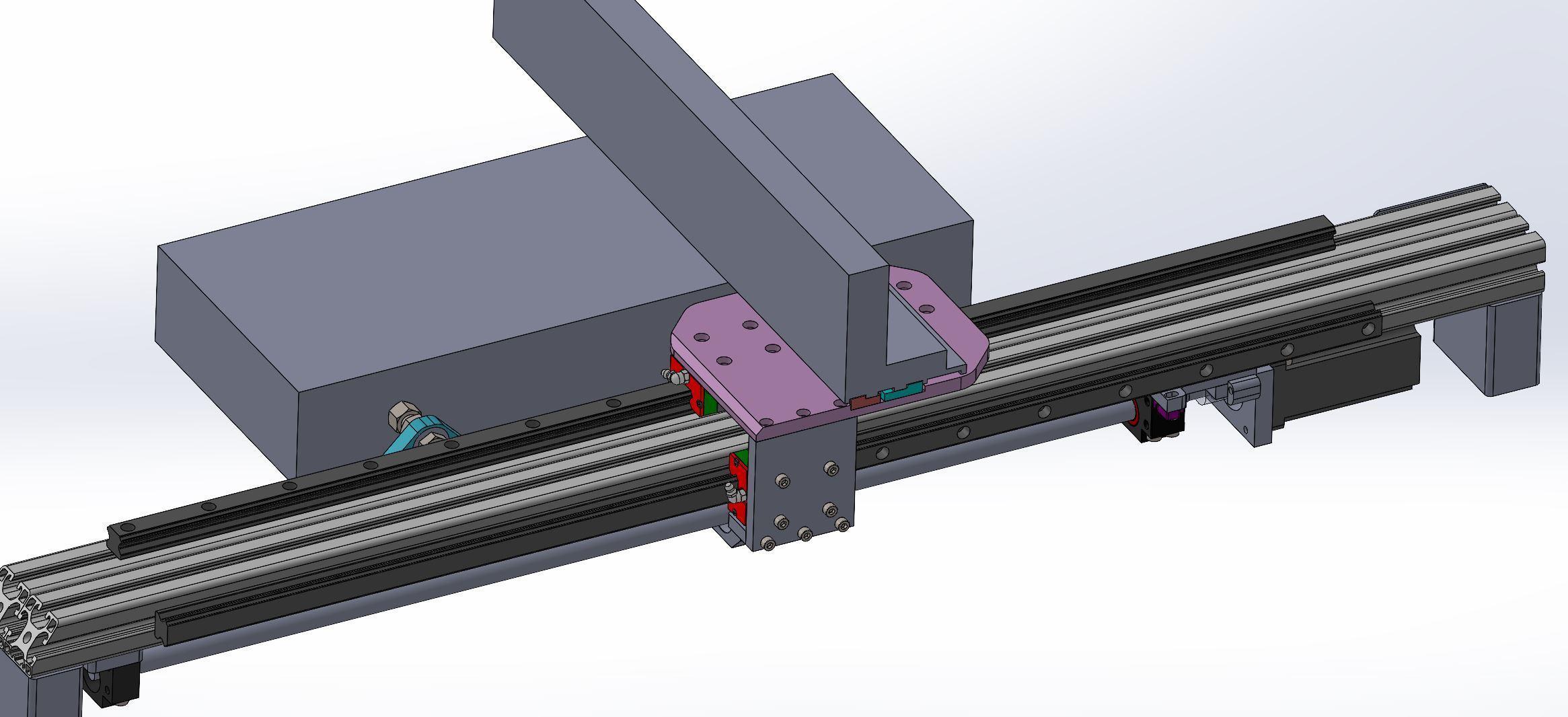

Numérisation d'une butée pour scie à onglet.
Fourniture d'un kit de numérisation comprenant :
La partie mécanique et la mise en route ont été réalisées par le client (résolution 0.1mm).
Spécificité : Pour des raisons d'encombrement, la butée est composée de 3 tronçons démontables.
2 capteurs fixés sur les rallonges permettent d'ajuster automatiquement la course utile de la butée.
- Un contrôleur,
- Un coffret de pilotage,
- Une motorisation,
- Un capteur de prise d'origine.
La partie mécanique et la mise en route ont été réalisées par le client (résolution 0.1mm).
Spécificité : Pour des raisons d'encombrement, la butée est composée de 3 tronçons démontables.
2 capteurs fixés sur les rallonges permettent d'ajuster automatiquement la course utile de la butée.

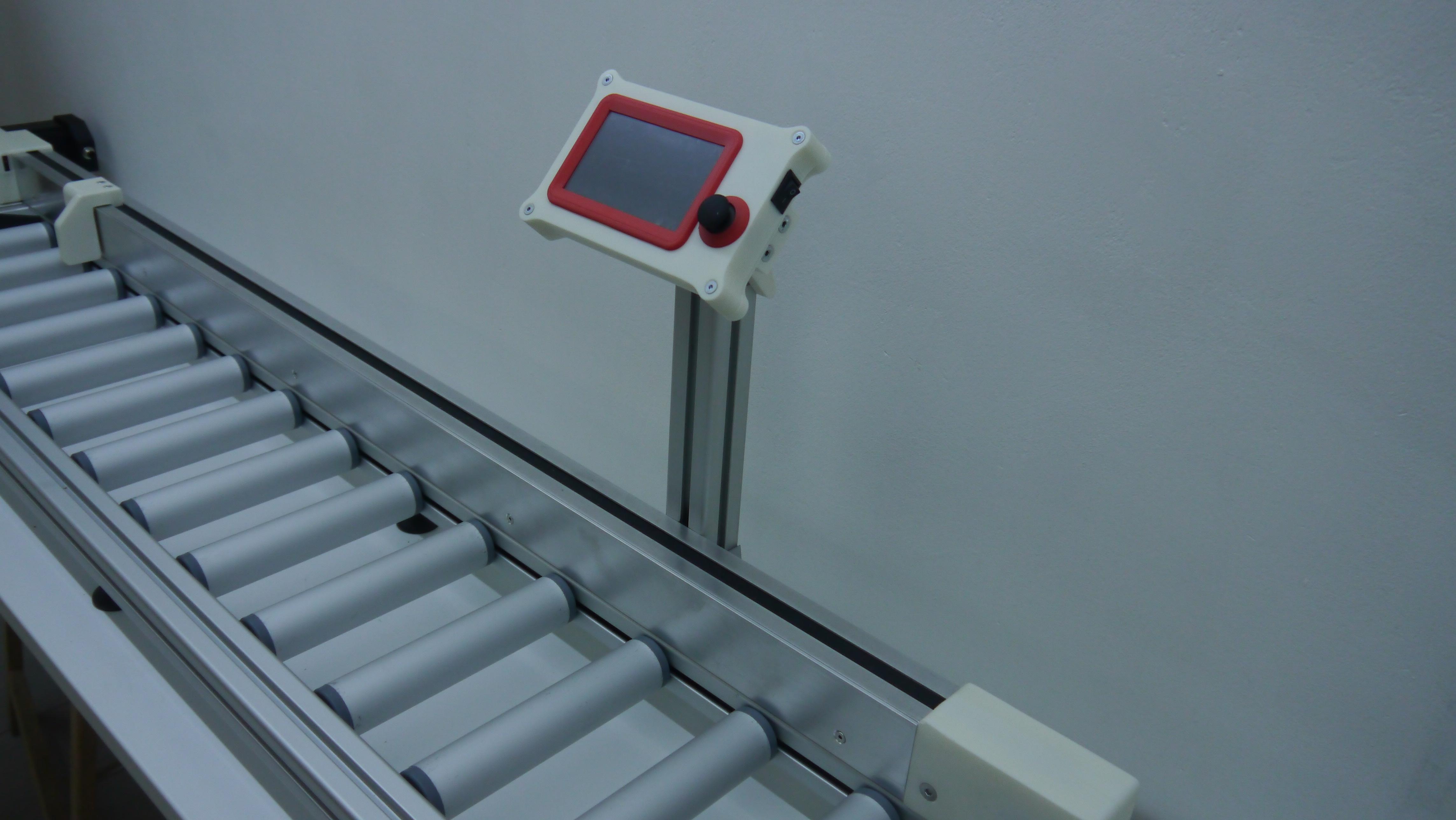

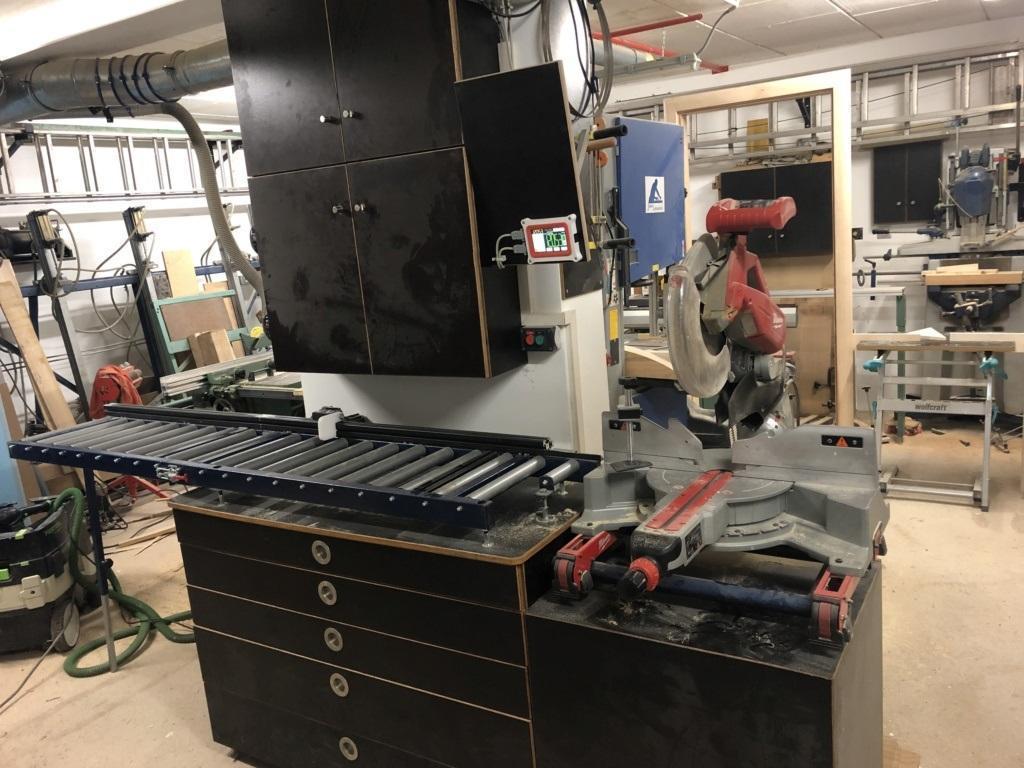

Butée numérique
Fourniture d'un ensemble clé en main comprenant :
- Une butée numérique de 1400mm de course (résolution : 0.1mm),
- Un convoyeur à rouleaux de 200mm de large,
- Un contrôleur,
- Un coffret de pilotage,
- Un support d'écran orientable.
.jpg)

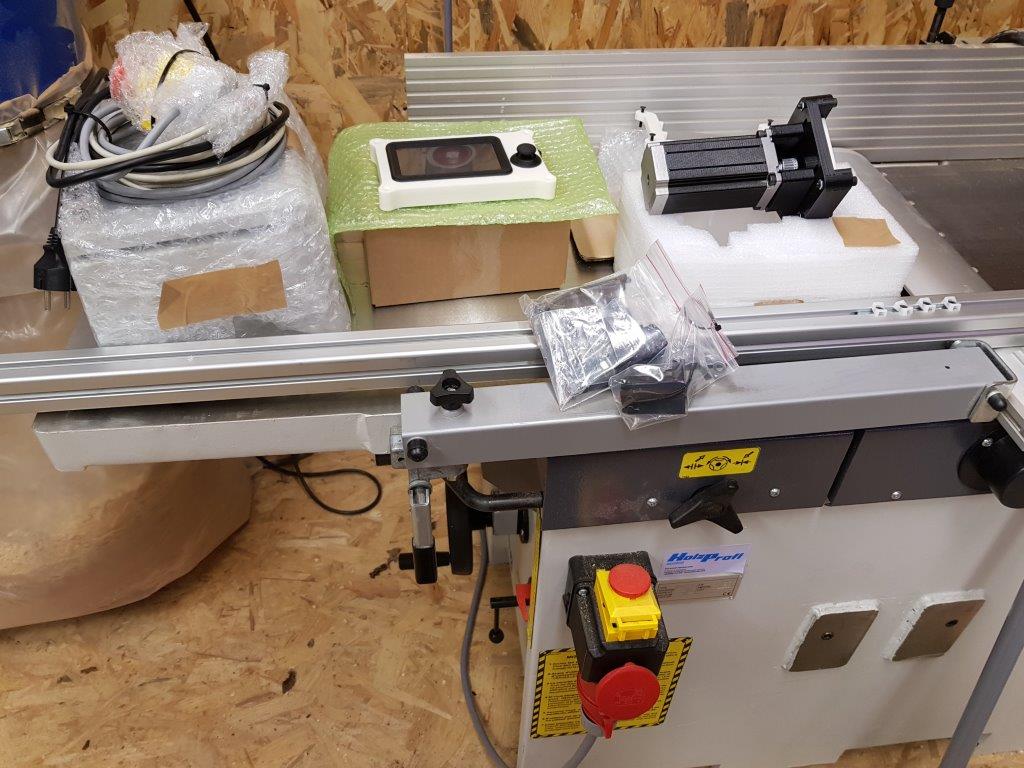

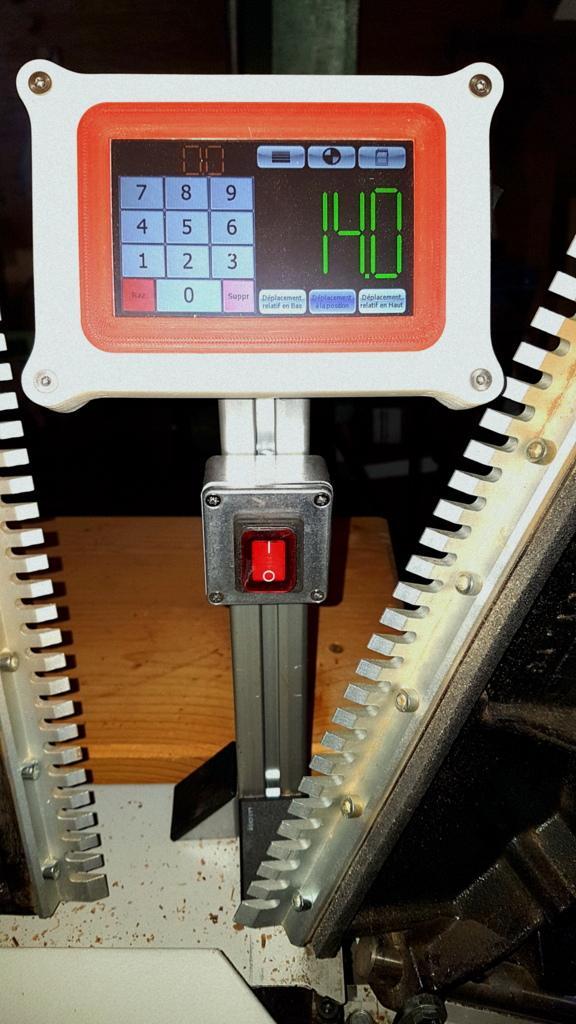

Numérisation table Rabot / Dégauchisseuse Holzprofi DG410
Fourniture d'un kit permettant de motoriser et numériser la table d'une DG410 (résolution : 0.05mm)
Le kit contient :
Spécificité : Programmation d'un cycle semi-auto permettant d'automatiser la fonction de rabotage.
L'utilisateur :
Gestion du rattrapage de jeu (le dernier mouvement est toujours à la montée)
Le kit est fourni avec une documentation décrivant les phases d'installation et d'étalonnage.
Le kit contient :
- Un contrôleur,
- Un coffret de pilotage,
- Une motorisation,
- Le support moteur avec tendeur de courroie,
- Les 2 poulies et la courroie,
- Un capteur de prise d'origine et sa fixation,
- Un arrêt d'urgence,
- Le support d'écran tactile orientable.

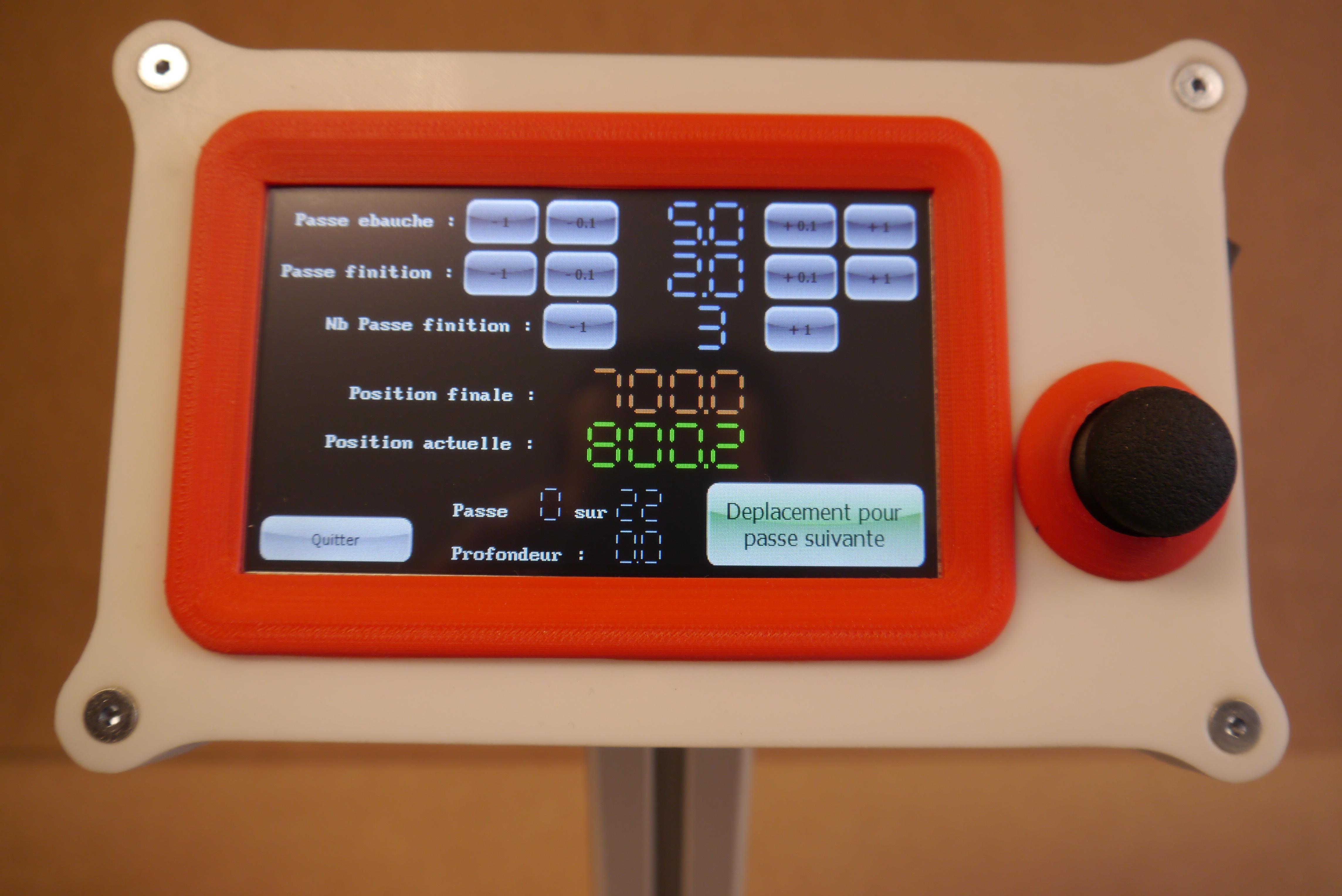

Spécificité : Programmation d'un cycle semi-auto permettant d'automatiser la fonction de rabotage.
L'utilisateur :
- La cote du brut,
- La cote finale désirée,
- La profondeur de passe d'ébauche,
- La profondeur de passe de finition,
- Le nombre de passes de finition.
Gestion du rattrapage de jeu (le dernier mouvement est toujours à la montée)
Le kit est fourni avec une documentation décrivant les phases d'installation et d'étalonnage.

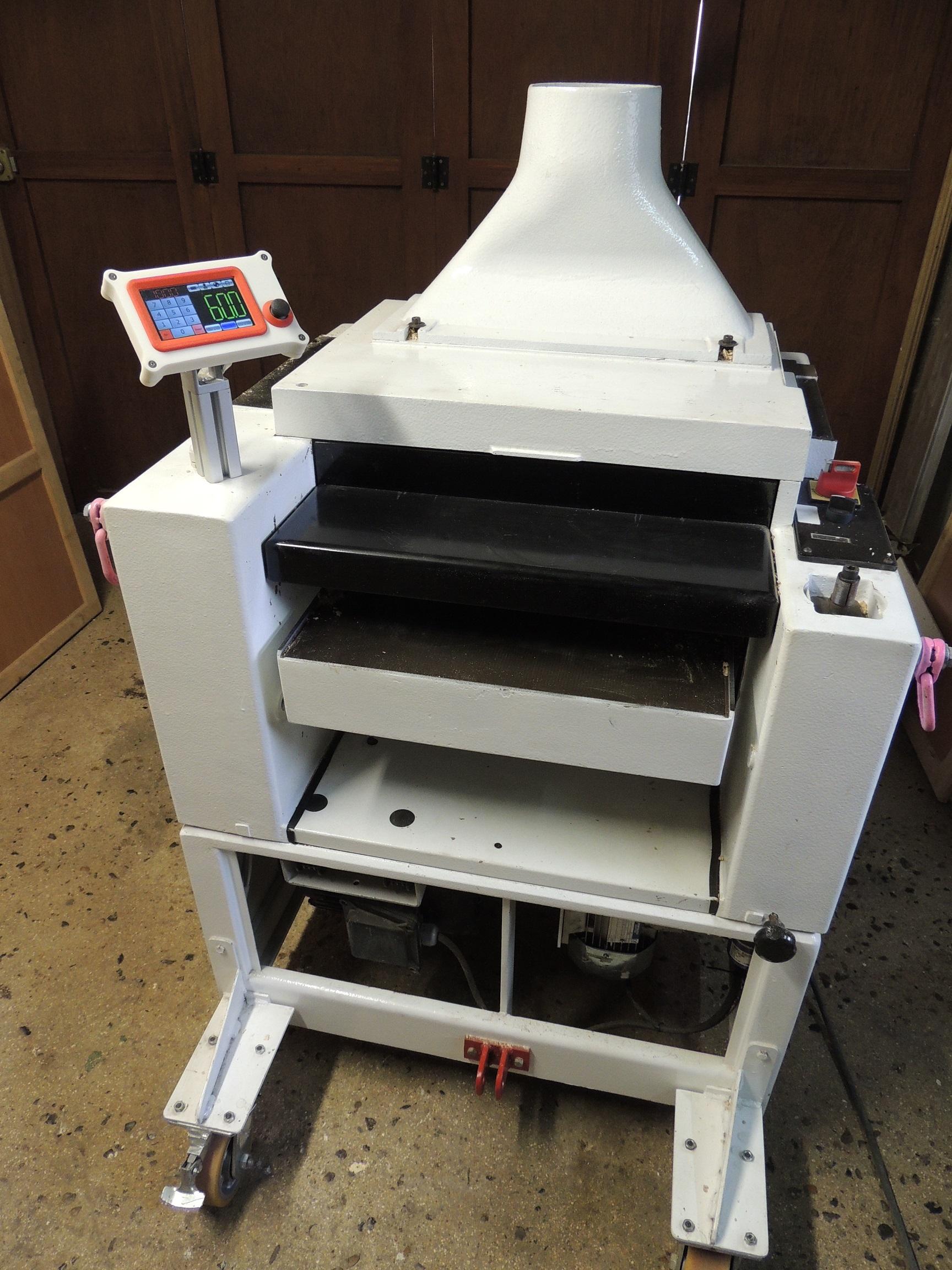

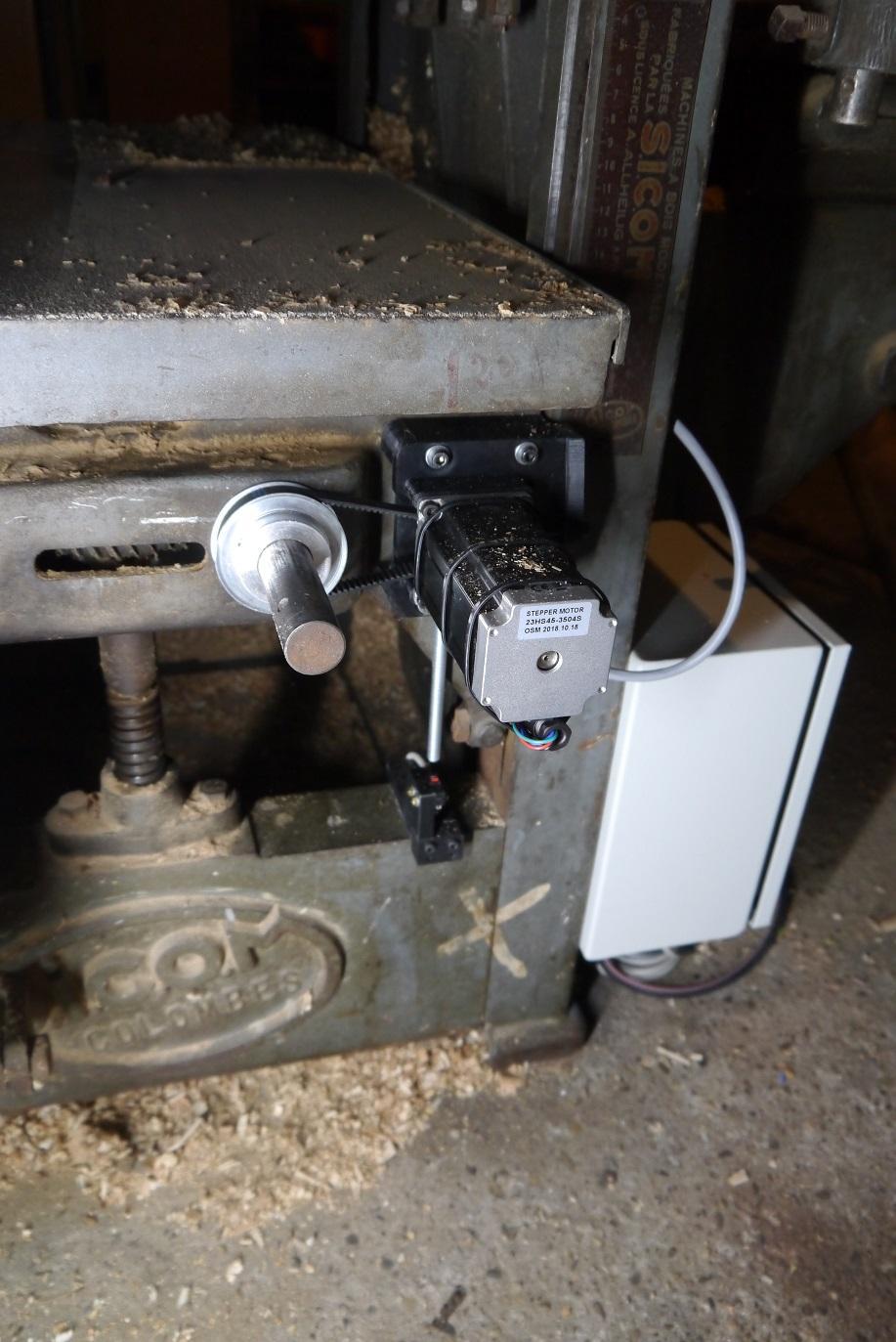

Numérisation table raboteuse SICOM de 1960
Fourniture et installation d'un kit permettant de motoriser et numériser la table d'une SICOM de 1960 (résolution : 0.05mm)
Le kit contient :
Le kit contient :
- Un contrôleur,
- Un coffret de pilotage,
- Une motorisation,
- Le support moteur avec tendeur de courroie,
- Les 2 poulies et la courroie,
- Un capteur de prise d'origine et sa fixation,
- Le support d'écran tactile à double inclinaison.
Numérisation table raboteuse SCM 410 E
Fourniture et installation d'un kit permettant de motoriser et numériser la table d'une raboteuse (résolution : 0.05mm)
Le kit contient :
Le kit contient :
- Un contrôleur,
- Un coffret de pilotage,
- Une motorisation,
- Le support moteur avec tendeur de courroie,
- Les 2 poulies et la courroie,
- Un capteur de prise d'origine et sa fixation,
- Le support d'écran tactile.
Numérisation scènes spectacle
Fourniture d'un ensemble permettant de gérer le déplacement de 2 scènes de 24m2.
Ces 2 scènes sont disposées sur un même rail de 25m et des danseurs et acteurs évoluent sur celles-ci.
L'installation est capable de faire se déplacer les 2 scènes sur les 25m utiles et ce, avec une distance entre scènes de seulement quelques millimètres.
Les différentes positions sont mémorisées dans le contrôleur et l'interfaçage DMX permet de gérer, déclencher et synchroniser les différents déplacements.
La fourniture :
Ces 2 scènes sont disposées sur un même rail de 25m et des danseurs et acteurs évoluent sur celles-ci.
L'installation est capable de faire se déplacer les 2 scènes sur les 25m utiles et ce, avec une distance entre scènes de seulement quelques millimètres.
Les différentes positions sont mémorisées dans le contrôleur et l'interfaçage DMX permet de gérer, déclencher et synchroniser les différents déplacements.
La fourniture :
- 2 contrôleurs,
- Une armoire de pilotage,
- 2 moteurs pas à pas,
- Une interface DMX pour permettre le pilotage avec le logiciel scénique.
Numérisation table raboteuse SCM S50

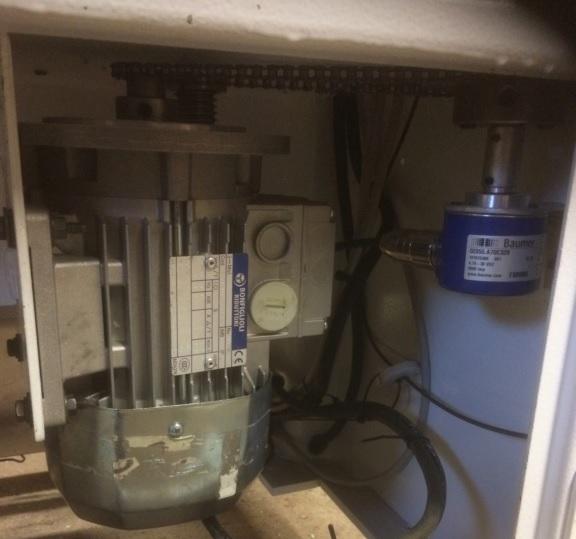

Pas de moteur pas à pas sur cette numérisation. Le client souhaitant conserver le moteur asynchrone d'origine, le positionnement de la table est réalisé en asservissement boucle fermée grâce à l'ajout d'un codeur (Contrôleur LONU - Variateur - codeur - moteur).
Les avantages:
Les avantages:
- Déplacement très rapide de la table (environ 30mm/s),
- Aucun risque de perte de pas (boucle fermée),
- Solution compatible avec toute taille de moteur.
Numérisation table Robland NXSD 410
Fourniture d'un kit permettant de motoriser et numériser la table d'une Robland NXSD 410
Le kit contient :
Le kit contient :
- Un contrôleur,
- Un coffret de pilotage,
- Une motorisation,
- Le support moteur avec tendeur de courroie,
- Les 2 poulies et la courroie,
- Un capteur de prise d'origine et sa fixation,
- Le support d'écran tactile.
Numérisation table Holzprofi DG320TS
Fourniture d'un kit permettant de motoriser et numériser la table d'une Holzprofi DG320TS
Le kit contient :
Le kit contient :
- Un contrôleur,
- Un coffret de pilotage,
- Une motorisation,
- Le support moteur avec tendeur de courroie,
- Les 2 poulies et la courroie,
- Un capteur de prise d'origine et sa fixation,

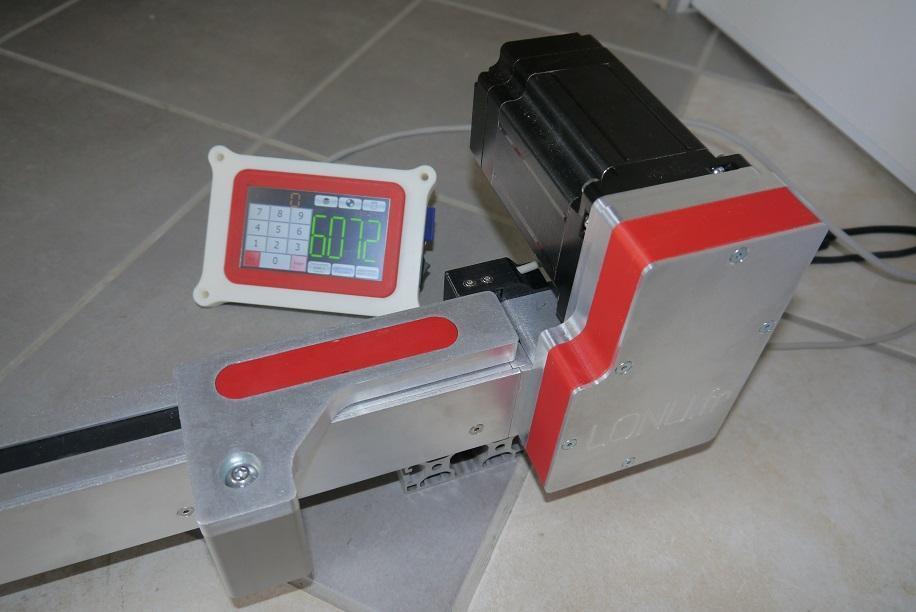

Butée numérique 6m
Fourniture et installation d'une butée numérique de 6m pour un banc de coupe.
La butée est équipée d'une motorisation permettant de détecter des blocages mécaniques ou des efforts trop importants sur le poussoir.
Le contrôleur possède un lecteur de carte SD permettant de récupérer les données de coupe depuis un fichier CSV. L'import du CSV est totalement configurable depuis le contrôleur (colonnes à afficher et position d'affichage sur l'écran)
La fourniture :
La butée est équipée d'une motorisation permettant de détecter des blocages mécaniques ou des efforts trop importants sur le poussoir.
Le contrôleur possède un lecteur de carte SD permettant de récupérer les données de coupe depuis un fichier CSV. L'import du CSV est totalement configurable depuis le contrôleur (colonnes à afficher et position d'affichage sur l'écran)
La fourniture :
- 1 contrôleur,
- Une armoire de pilotage avec arrêts d'urgence,
- 1 butée numérique de 6m.
Numérisation intégrale Sicar Bravissima 350
Numérisation de l'ensemble des réglages manuels de la machine:
- Hauteur table raboteuse,
- Hauteur arbre toupie,
- Hauteur scie,
- Inclinaison scie.
Gestion des vitesses :
- Moteur avancement raboteuse,
- Moteur raboteuse, toupie, scie.

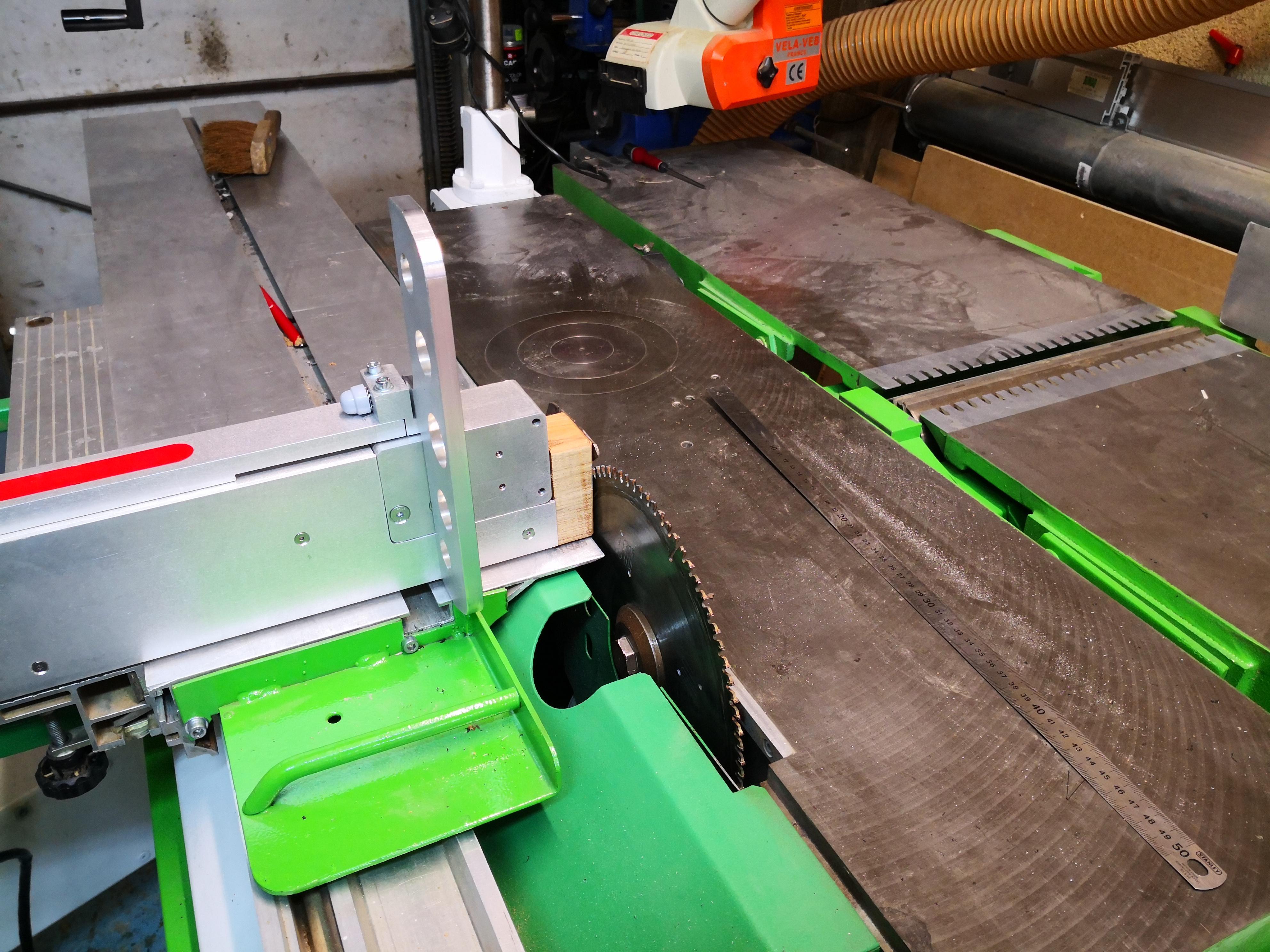

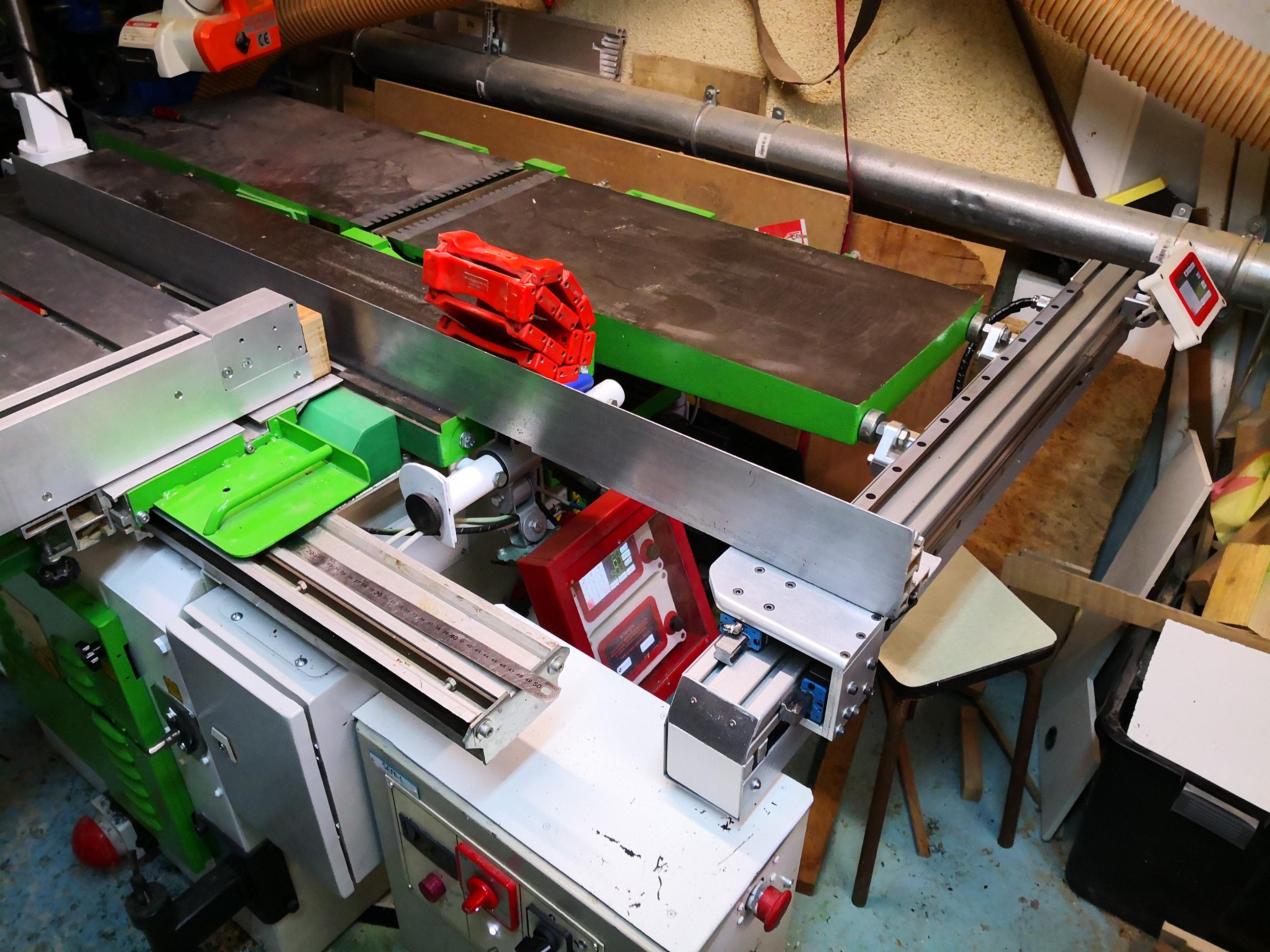

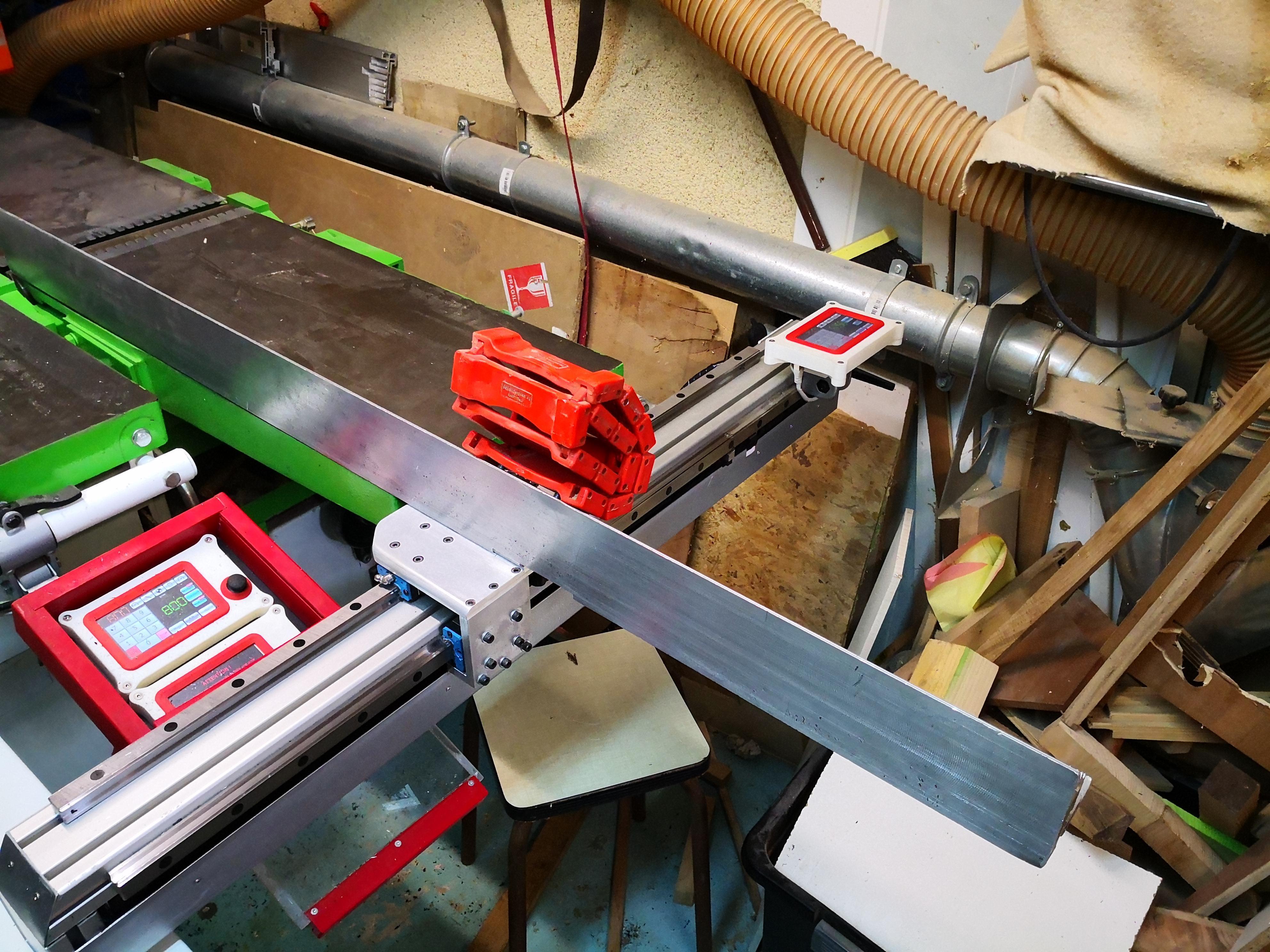

Butées pour scie
Fourniture de 2 butées pilotées par un contrôleur LONU
Une butée parallèle :
Une butée parallèle :
- 650mm de course
- Guidage très rigide et résistant au placage
- Guide entièrement amovible
Une butée de tronçonnage sur chariot de scie ras de lame:
- 1400mm de course
- Facilement démontable (un unique connecteur à dévisser)
- Doigt de butée réversible afin de pouvoir utiliser indifféremment les 2 cotés (une des faces est totalement libre et permet un travail à la volée)

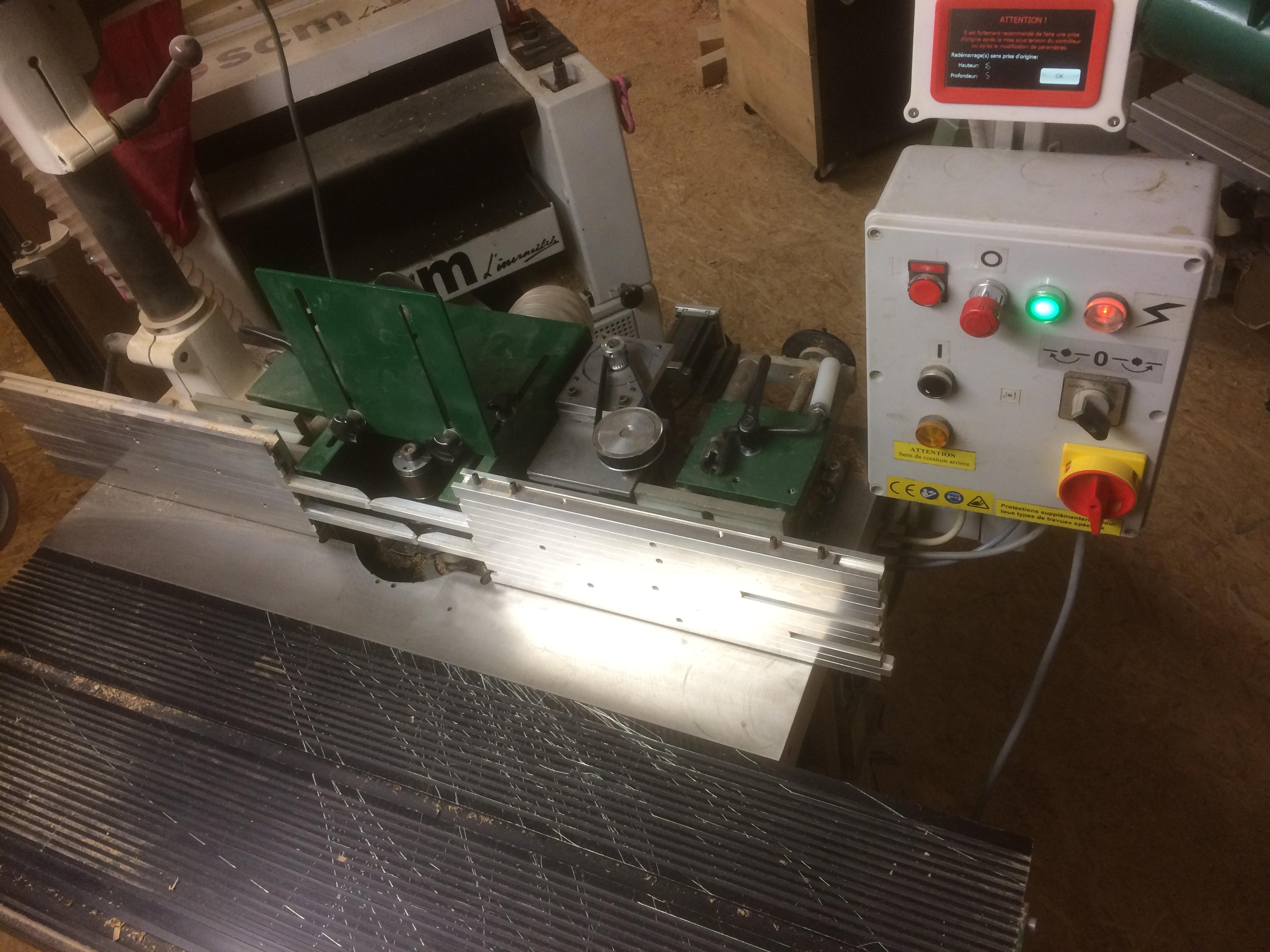

Numérisation toupie MF30 MOReTENs
Fourniture d'un kit de numérisation 2 axes : vertical et profondeur
L'adaptation mécanique a entièrement été réalisée par le client.
Intégration avec les sécurités machines existantes.
L'adaptation mécanique a entièrement été réalisée par le client.
Intégration avec les sécurités machines existantes.
Numérisation table RD HAMMER A3-31
Fourniture d'un kit permettant de motoriser et numériser la table d'une HAMMER A3-31
Le kit contient :
Le kit contient :
- Un contrôleur,
- Un coffret de pilotage,
- Une motorisation,
- Le support moteur avec tendeur de courroie,
- Les 2 poulies et la courroie,
- Un capteur de prise d'origine et sa fixation,
